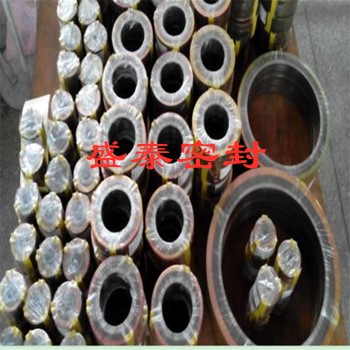

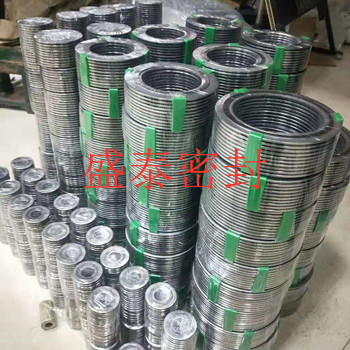

基本型金属缠绕垫片

  • 咨询热线:13605264901(微信同号)
  • 产品详情

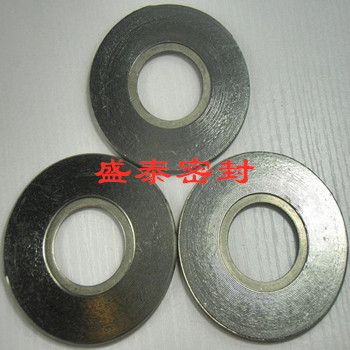

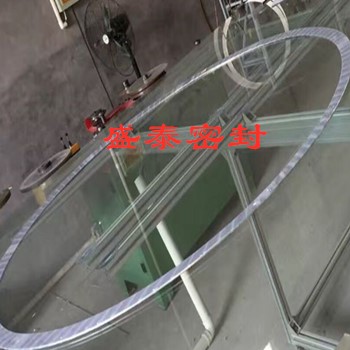

基本型金属缠绕垫片通常采用优质SUS304、SUS316(“V”形或“W”形)等不锈钢缠绕带与石墨、石棉、聚四氟乙烯、无石棉等软性材料相互交替重迭螺旋缠绕而成,在开始及末端用点焊方式将金属带固定,基本型金属缠绕垫片不带内外环 一般用在中低压的榫槽面和平面或凹凸面的法兰中
性能特点
缠绕垫片压缩性能,回弹性能良好,具有多道密封和一定的自紧功能,对于法兰压紧面的表面缺陷不太敏感,可部分消除压力.温度变化和机械振动的影响;能在高温.低温.高真空.冲击振动等循环交变的各种苛刻条件下,保持其优良的密封性能。
使用设备:石油、化工、冶金、电力、船舶、机械等行业的管道、阀门、压力容器、冷凝器、换热器、塔、人孔、手孔等法兰连接处密封 。
垫片种类:

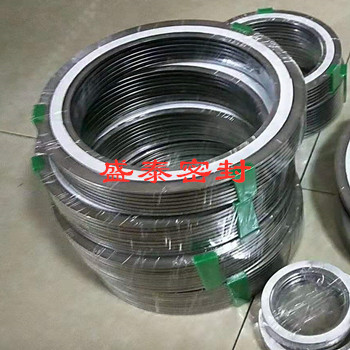

1.金属缠绕密封垫片分四种形式:基本型,用于榫槽式法兰的垫片、带内环,用于嵌入型凹凸面法兰的密封垫片、带外环,用于光滑式平焊法兰的垫片、带内外环,用于光滑式对焊法兰的密封垫片
2.通常使用的材料
A 钢带:304、1Cr18Ni9T(321)、316、316L 等
B 环材:低碳钢、oCr13、oCr18Ni9、304、316、316L等
C 非金属带:柔性石墨、特制石墨、聚四氟乙烯、石棉纸
技术参数:
温度:-200℃-+820℃;压力:0-40MPa;化学耐性:PH值0-14                          技术标准:
1. 金属缠绕垫片的国外制造标准有:ASME B 16.20, ASME B 16.5, ASME B 16.47 A (B), BS EN1092, JIS, 和 NF 等
2 .国内标准有
HG20610-2009  钢制管法兰用缠绕式垫片  化工部欧洲体系
HG20631-2009  钢制管法兰用缠绕式垫片  化工部美洲体系
GB/T4622.2-97  缠绕式垫片 管法兰用垫片尺寸  国家标准
JB/T4719-92  管壳式换热器用缠绕垫片  机械部标准
JB/T90-94  管路法兰用缠绕式垫片  机械部标准
JB/T4705-2000  压力容器法兰用缠绕式垫片  机械部标准等,更多标准或要求请来电咨询
