带内外环金属缠绕垫片

  • 咨询热线:13605264901(微信同号)
  • 产品详情

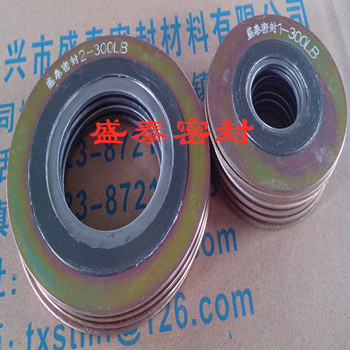

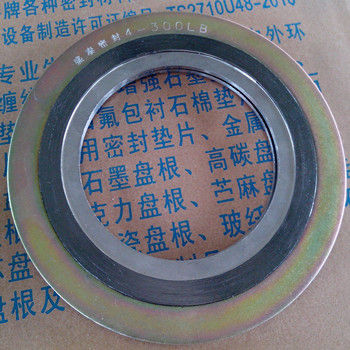

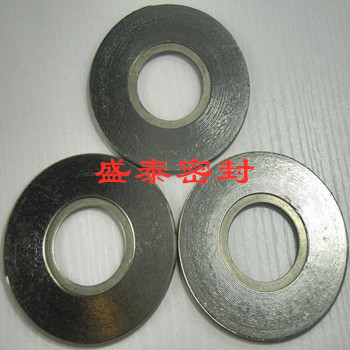

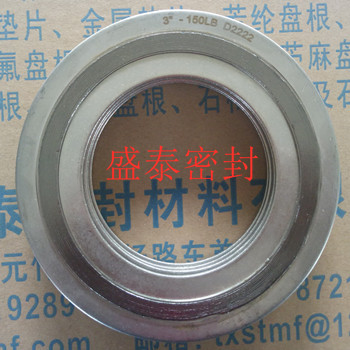

带内外环金属缠绕垫片
目前应用最广泛的一种密封垫片,为半金属密封垫片中回弹性最佳的垫片,由V形或W形薄钢带与各种填充料如:石墨,四氟等交替缠绕而成。通过改变垫片的材料组合,可解决各种介质对垫片的化学腐蚀问题。为加强主体和准确定位采用金属内加强环和外定位环形式,利用内外环来控制其最大压紧度起到加强的作用并避免基本体的散圈,由于外环的存在使得垫片安装起来更加方便。
性能特点:能耐高温、高压和适应超低温或真空下的条件使用,对垫片接触的法兰密封面的表面精度要求不高,拆装便捷
使用设备:石油、化工、冶金、电力、船舶、机械等行业的管道、阀门、压力容器、冷凝器、换热器、塔、人孔、手孔等法兰连接处密封 。

垫片种类:
1.金属缠绕密封垫片分四种形式:基本型,用于榫槽式法兰的垫片、带内环,用于嵌入型凹凸面法兰的密封垫片、带外环,用于光滑式平焊法兰的垫片、带内外环,用于光滑式对焊法兰的密封垫片
2.通常使用的材料
A 钢带:304、1Cr18Ni9T(321)、316、316L 等
B 环材:低碳钢、oCr13、oCr18Ni9、304、316、316L等
C 非金属带:柔性石墨、特制石墨、聚四氟乙烯、石棉纸
技术参数:
温度:-200℃-+820℃;压力:0-40MPa;化学耐性:PH值0-14
技术标准:
1. 金属缠绕垫片的国外制造标准有:ASME B 16.20, ASME B 16.5, ASME B 16.47 A (B), BS EN1092, JIS, 和 NF 等
2 .国内标准有
HG20610-2009  钢制管法兰用缠绕式垫片  化工部欧洲体系
HG20631-2009  钢制管法兰用缠绕式垫片  化工部美洲体系
GB/T4622.2-97  缠绕式垫片 管法兰用垫片尺寸  国家标准
JB/T4719-92  管壳式换热器用缠绕垫片  机械部标准
JB/T90-94  管路法兰用缠绕式垫片  机械部标准
JB/T4705-2000  压力容器法兰用缠绕式垫片  机械部标准等,更多标准或要求请来电咨询

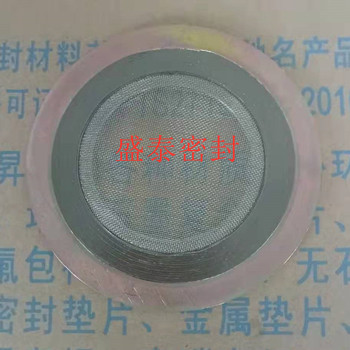

上一个产品: 带过滤网金属缠绕垫
